สก๊อตช์ Yoke Vesus แอคทูเอเตอร์แบบแร็คแอนด์พีเนียน
Aug 15, 2023
Scotch Yoke Vesus แอคชูเอเตอร์แบบแร็คแอนด์พีเนียน: อะไรคือความแตกต่าง?
แอคชูเอเตอร์แบบแร็คแอนด์พีเนียนคือแอคทูเอเตอร์เชิงเส้นที่แปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยใช้แร็คเกียร์และเฟืองเฟือง มักใช้ในการใช้งานต่างๆ รวมถึงระบบบังคับเลี้ยวของยานยนต์และระบบอัตโนมัติทางอุตสาหกรรม
ในทางกลับกัน แอกชูเอเตอร์สก๊อตช์แอกชูเอเตอร์เป็นอีกประเภทหนึ่งของแอกชูเอเตอร์เชิงเส้นที่แปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นโดยใช้แขนที่มีรูหรือที่เรียกว่าแอกและลูกสูบ โดยทั่วไปแล้วแอคชูเอเตอร์ประเภทนี้จะใช้ในวาล์วและปั๊ม
แม้ว่าแอคชูเอเตอร์ทั้งสองจะทำหน้าที่แปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่เชิงเส้นได้สำเร็จ แต่ก็มีกลไกการทำงานที่แตกต่างกัน แอคชูเอเตอร์แบบแร็คแอนด์พีเนียนอาศัยเฟืองแร็คแอนด์พีเนียน ในขณะที่แอคทูเอเตอร์แบบสก๊อตช์แอกใช้แขนเจาะรูและลูกสูบ ทางเลือกระหว่างแอคทูเอเตอร์เหล่านี้ขึ้นอยู่กับข้อกำหนดการใช้งานเฉพาะและคุณลักษณะด้านประสิทธิภาพที่ต้องการ
โดยทั่วไป แอคชูเอเตอร์แบบแร็คแอนด์พิเนียนจะมีขนาดกะทัดรัดกว่าและใช้พื้นที่ในการติดตั้งน้อยกว่า ในขณะที่แอคทูเอเตอร์แบบสก๊อตช์แอกให้แรงบิดและประสิทธิภาพการเคลื่อนที่ที่มากกว่า
เพื่อความสะดวกในการทำความเข้าใจ ตารางด้านล่างนี้จึงเป็นการเปรียบเทียบเพื่อให้เข้าใจได้ง่าย
ตารางเปรียบเทียบสก๊อตช์ Yoke และแร็คแอนด์พิเนียน
| พารามิเตอร์ | สก๊อตช์แอก | แร็คแอนด์พีเนียน | ความคิดเห็น |
| ค่าใช้จ่าย | ต่ำกว่า | สูงกว่า | |
| แรงบิด | สูงกว่า | ต่ำกว่า | |
| วงจรชีวิต | 1 ล้าน+ | 1 ล้าน+ | |
| ขนาดเฟรม | ยาวขึ้นเล็กน้อย | สั้นลงเล็กน้อย | |
| แรงบิดตามฟังก์ชันของ Stroke | ไม่ใช่เชิงเส้น | คงที่ | กราฟแรงบิดของ Scotch York ช่วยให้วาล์วปีกผีเสื้อเข้ากันได้อย่างลงตัว |
| แอปพลิเคชันการวางตำแหน่ง (การควบคุมปริมาณ) | เลขที่ | ใช่ | สำหรับการใช้งานการกำหนดตำแหน่ง เส้นโค้งแรงบิดคงที่ของแร็คแอนด์พิเนียนให้การจับคู่ที่เหมาะสมที่สุด |
| มีจำหน่ายใน Spring Return (SR) หรือ Double Acting (DA) | ใช่ | ใช่ | |
| สามารถติดตั้งเพิ่มระหว่าง SR และ DA ได้ | เลขที่ | ใช่ |

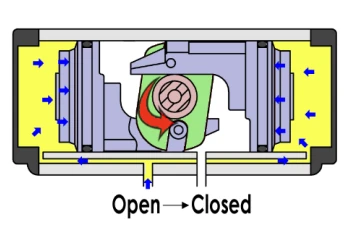

แผนผังการทำงานของแร็คแอนด์พิเนียน แผนผังการทำงานของสก๊อตช์แอก
การทำงานอัตโนมัติมีวาล์วกระตุ้น แอคทูเอเตอร์ และอุปกรณ์เสริมที่เกี่ยวข้องให้เลือกมากมาย หากมีข้อสงสัยหรือคำถามเกี่ยวกับผลิตภัณฑ์เหล่านี้ โปรดติดต่อเราได้ที่: eric@autorun.net.cn
